對于許多初次接觸電腦硬件，特別是嘗試自己裝機、排查故障或進行超頻的用戶來說，主板上那些密密麻麻的針腳和跳線帽常常令人困惑。其中，標記為“CLRTC”的針腳就是一個關鍵但又不常被使用的接口。本文將詳細解釋CLRTC的作用、工作原理以及安全操作指南。
一、CLRTC的定義與全稱
CLRTC是“Clear Real Time Clock”的縮寫，中文意為“清除實時時鐘”。更準確地說，它的功能是清除CMOS設置。CMOS（互補金屬氧化物半導體）是主板上的一塊小容量內存芯片，依靠一枚紐扣電池（通常為CR2032）供電。它負責存儲計算機的硬件基本配置信息和系統時間，即BIOS/UEFI設置。因此，CLRTC針腳也常被稱為“CMOS清除跳線”或“重置BIOS跳線”。
二、CLRTC的核心作用：重置BIOS/UEFI設置
當您進行以下操作時，可能需要使用CLRTC功能：
- 忘記BIOS密碼：無法進入BIOS設置界面。
- 超頻失敗導致無法開機：不穩定的超頻設置使電腦無法正常啟動。
- 更換主要硬件后遇到兼容性問題：例如更換CPU后系統無法識別。
- BIOS設置混亂：誤修改關鍵設置導致系統異常。
- 排除疑難故障：在排查啟動故障時，將BIOS恢復出廠設置是重要步驟。
操作CLRTC的效果，等同于將主板上的紐扣電池取出并放置幾分鐘后再裝回。它會切斷CMOS芯片的供電，使其存儲的所有用戶自定義設置丟失，并恢復為主板出廠時的默認安全配置。
三、CLRTC的位置與物理形態

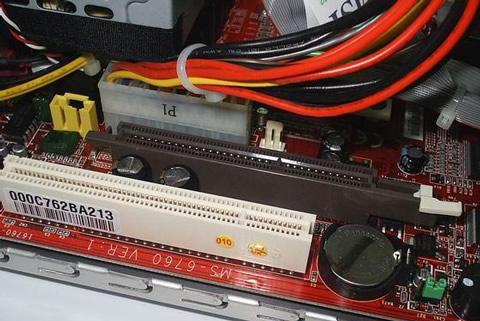

CLRTC通常位于主板邊緣，靠近紐扣電池。它最常見的形式是：
- 兩針式：最簡單的形態，通過一個跳線帽短路（連接）這兩根針腳來實現清除操作。
- 三針式：最常見的形式。三根針腳通常標記有“1-2-3”的編號。默認情況下，跳線帽連接在“1-2”針腳上（正常運作模式）。要清除CMOS，需要將跳線帽從“1-2”上取下，改接到“2-3”針腳上，保持幾秒鐘后再恢復原位。
有些高端主板為了方便用戶，會設計一個獨立的實體按鈕，標記為“CLR_CMOS”或“Reset BIOS”，其功能與操作跳線完全相同。
四、安全操作CLRTC的完整步驟
重要提示：操作前務必關閉計算機，并拔掉主機電源線，以確保絕對安全。
- 斷電：關閉電腦，按下電源開關確保其完全關機。然后拔掉機箱后的電源線。
- 放電：按下機箱電源按鈕幾次，以釋放主板上的殘余電荷。
- 定位：打開機箱側板，在主板上找到標記為“CLRTC”、“CLR_CMOS”、“CLCMOS”、“CCMOS”或類似字樣的針腳或按鈕。可參考主板說明書獲取最準確的位置圖。
- 操作：
- 如果是跳線：使用鑷子或手指，將跳線帽從默認位置（通常是1-2）移動到清除位置（2-3）。保持10-15秒鐘。
- 如果是按鈕：直接用手指或螺絲刀按住按鈕10-15秒鐘。
- 有些主板沒有跳線，只留有兩個裸露的焊點，此時需要用金屬物體（如螺絲刀頭）同時接觸這兩個焊點短接10-15秒鐘。
- 恢復：將跳線帽移回默認位置。如果使用按鈕或短接焊點，則無需此步。
- 復原：裝回機箱側板，接上電源線。
- 開機：啟動電腦，此時可能會提示“CMOS已重置”或要求按F1進入設置。進入BIOS后，您可能需要重新設置系統日期、時間、啟動順序等選項。
五、替代方法：取出紐扣電池
如果找不到CLRTC跳線，或者操作不便，可以采用更傳統的辦法：
- 同樣在完全斷電的情況下，找到主板上的紐扣電池（通常為CR2032）。
- 用指甲或小型平頭螺絲刀輕輕撥動電池座旁的卡扣，電池會自動彈出。
- 取出電池，等待5-10分鐘（為確保徹底清除，可等待更長時間或短接電池座的正負極觸點）。
- 將電池裝回，注意正反面（有“+”號的一面朝上）。
###
CLRTC是主板上一個重要的硬件級重置功能接口，是解決BIOS相關軟硬件問題的“終極手段”。它設計簡單，但作用關鍵。對于普通用戶，除非遇到無法通過操作系統或BIOS菜單解決的啟動、密碼或配置問題，否則無需使用它。在操作時，牢記“斷電”是第一安全準則，并參考主板說明書進行操作，就能安全有效地讓您的主板BIOS/UEFI設置“恢復出廠狀態”。
